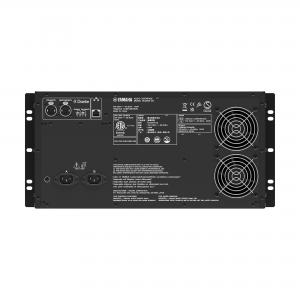

Tủ rack RIO3224-D3

Liên hệ

Mã: Rio3224-D3

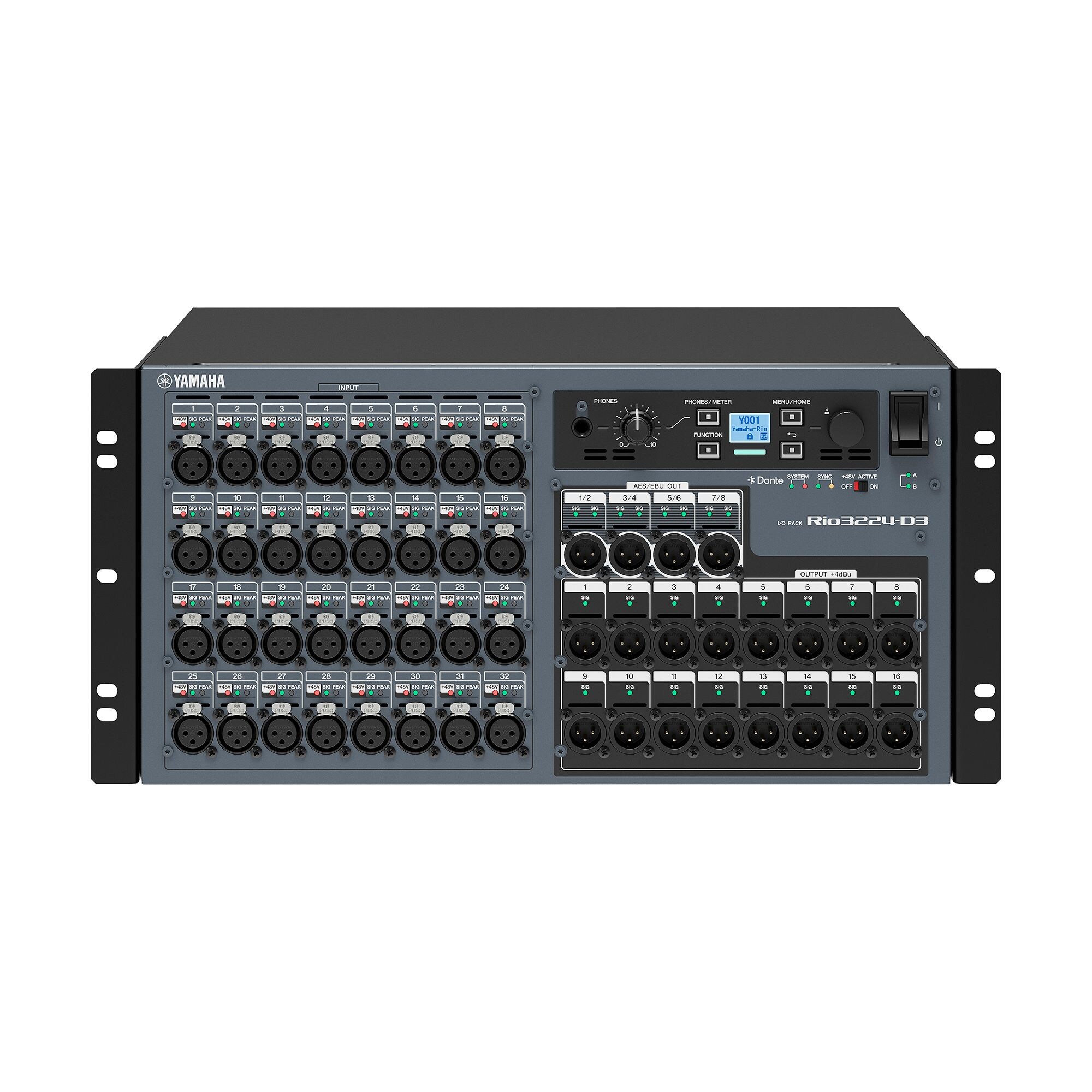

Thiết bị tương thích với Dante này có 32 đầu vào analog, 16 đầu ra analog và 8 đầu ra kỹ thuật số AES/EBU, cho phép cấu hình hệ thống linh hoạt với các mixer và bộ xử lý kỹ thuật số của Yamaha. Rio3224-D3 được đặt trong một khung vỏ bền chắc, tinh tế và được trang bị nguồn điện dự phòng, đảm bảo độ tin cậy cao, trong khi giắc cắm tai nghe và chức năng trễ tín hiệu mới được bổ sung để tăng thêm tính linh hoạt.

Analog I/O: 32 inputs / 16 outputs
AES/EBU: 8 đầu ra
Dante: 26 kênh nhận / 32 kênh truyền
Hiển thị toàn diện và điều khiển tại chỗ các thông số như gain, trễ và các thông số khác.

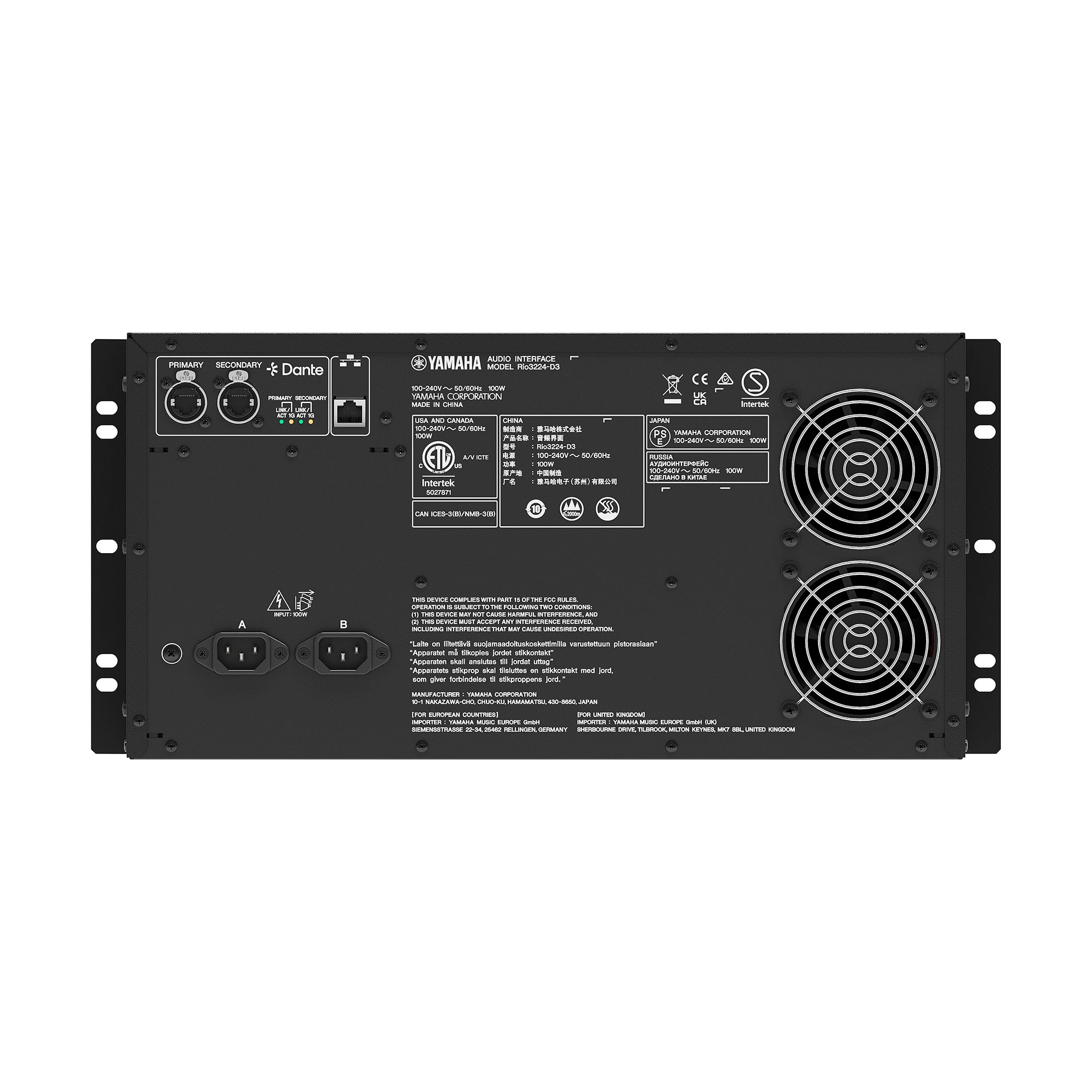

Bộ nguồn kép được tích hợp giúp yên tâm khi sử dụng.
Giắc cắm tai nghe tích hợp
Power consumption: 100 W
Kích thước (RxCxS): 480 x 220 x 370 mm (18.9” x 8.7” x 14.6”)
Net Weight: 13.2 kg (29.1 lb)

Tình trạng: Còn hàng

Liên hệ đặt hàng

Hỗ trợ giao hàng toàn quốc

Áp dụng chính sách đổi hàng trong 7 ngày

Bảo hành chính hãng sản phẩm lên tới 24 tháng

Ưu đãi dành riêng cho các khách hàng mới

Chi tiết Sản Phẩm

		Rio3224-D3
General specifications
Sampling frequency rate	External	44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, +4.1667%, +0.1%, –0.1%, –4.0% (±200 ppm)
Signal delay		Less than 1.7 ms, Rio-D3 INPUT to Rio-D3 OUTPUT connect with DM7 using Dante, Fs=96 kHz. Dante Receive Latency set to 0.25 msec
Total harmonic distortion		Less than 0.05% +4 dBu@20 Hz - 20 kHz, GAIN : -6 dB into 600 Ω, Less than 0.15% +4 dBu@20 Hz - 20 kHz, GAIN: +66 dB into 600 Ω
Frequency response		+0.5, –1.5 dB 20 Hz - 20 kHz, refer to +4 dBu output @1 kHz, input to output, Fs= 48 kHz or 96 kHz
Dynamic range		120 dB typ., DA Converter, 115 dB typ., Input to Output, GAIN: -6 dB
Hum & noise level	Equivalent input noise	-128 dBu typ., GAIN: +66 dB
Hum & noise level	Residual output noise	-93 dBu, main stereo channel off
Crosstalk		INPUT: -100 dB, adjacent inputs, GAIN: -6 dB, @1 kHz, OUTPUT: -100 dB, input to output, @1 kHz
Power requirements		100 - 240 V, 50/60 Hz
Power consumption		100 W
Dimensions	W	480 mm (18.9")
	H	220 mm (8.7")
	D	370 mm (14.6")
Net weight		13.2 kg (29.1 lb)
Accessories		Owner’s Manual, AC power cord×2, Open-Source Software License
Others		NC Value: Fan Speed LOW: NC=20 / HIGH: NC=30 (Measurement position: 1 m from the front of the unit), Operating temperature range: 0 - 40°C, Storage temperature range: -20 - 60°C

Total Harmonic Distortion is measured with 18 dB/octave filter @80 kHz
Hum & Noise are measured with A-Weight filter.
Crosstalk is measured with a 30 dB/octave filter @22 kHz

Analog Input Characteristics

Input Terminals	GAIN	Actual Load Impedance	For Use With Nominal	Input Level			Connector
Input Terminals	GAIN	Actual Load Impedance	For Use With Nominal	Sensitivity*1	Nominal	Max. before clip	Connector
INPUT 1-32 (1-16)	+66 dB	7.5 kΩ	50-600 Ω Mics & 600 Ω Lines	–82 dBu (0.062 mV)	-62 dBu (0.616 mV)	-42 dBu (6.16 mV)	XLR 3-hole chassis (Balanced)^*2
INPUT 1-32 (1-16)	-6 dB	7.5 kΩ	50-600 Ω Mics & 600 Ω Lines	–10 dBu (245 mV)	+10 dBu (2.45 V)	+30 dBu (24.5 V)	XLR 3-hole chassis (Balanced)^*2

0 dBu = 0.775 Vrms.
+48 V DC (phantom power) is supplied to the [INPUT] 1-32 (1-16) connectors via each individual software-controlled switch.
*1. Sensitivity is the minimum level needed to output +4 dBu (1.23 V) or the specified level when the gain is set to maximum. (All faders and level controls are set to maximum.)
*2. 1=GND, 2=HOT, 3=COLD

Analog Output Characteristics

Output Terminals	Actual Source Impedance	For Use With Nominal	Output Level^*1		Connector
Output Terminals	Actual Source Impedance	For Use With Nominal	Nominal	Max. before clip	Connector
OUTPUT 1-16 (1-8)	75 Ω	600 Ω Lines	+4 dBu (1.23 mV)	+24 dBu (12.3 mV)	XLR 3-pin chassis (Balanced)^*2
PHONES	10 Ω	8 Ω Lines	60 mW*3	60 mW	TRS PHONE (6.3 mm) (STEREO PHONE) (Unbalanced)
PHONES	10 Ω	40 Ω Lines	60 mW*4	100 mW	TRS PHONE (6.3 mm) (STEREO PHONE) (Unbalanced)

0 dBu = 0.775 Vrms.
*1. You can change the output level for the [OUTPUT +4dBu] 1-16 (1-8) connectors. Contact your Yamaha dealer.
*2. 1=GND, 2=HOT, 3=COLD
*3. The [PHONES] level knob is set to 12 dB below maximum.
*4. The [PHONES] level knob is set to 10 dB below maximum.

Digital Input & Output Characteristics

Terminals	Format	Data Length	Level	Audio	Connector
PRIMARY/SECONDARY	Dante	24-bit or 32-bit	1000BASE-T	32ch (Rio3224-D3 to other devices) 26ch (Other devices to Rio3224-D3)	etherCON CAT5e
PRIMARY/SECONDARY	Dante	24-bit or 32-bit	1000BASE-T	16ch (Rio1608-D3 to other devices) 10ch (Other devices to Rio1608-D3)	etherCON CAT5e
AES/EBU 1/2, 3/4, 5/6, 7/8*1	AES/EBU Professional use	24-bit	RS422	2ch output	XLR 3-pin chassis (Balanced)*2

*1. Implemented only on the Rio3224-D3.
*2. 1=GND, 2=HOT, 3=COLD

Control I/O Standards

Terminals		Format	Connector
NETWORK	IEEE802.3	1000BASE-T/100BASE-TX	RJ-45

Use STP cables for connections.

RIVAGE PM System: Dante & TWINLANe Networking

Trong các hệ thống RIVAGE PM, có thể kết hợp và vận hành đồng thời các thiết bị Rio3224-D3/Rio1608-D3 được kết nối qua Dante, và các thiết bị RPio622/RPio222 được kết nối qua TWINLANe. Một mạng Dante có thể chứa tối đa 24 thiết bị Dante trên mỗi thẻ HY144-D, bao gồm các thiết bị Rio3224-D3/Rio1608-D3, trong khi một mạng TWINLANe có thể kết nối tối đa tám thiết bị RPio622/RPio222.

*Lên đến 48 thiết bị có thể được điều khiển nếu có hai thẻ HY144-D/-SRC được cài đặt.

DM7 System: Flexible network construction with a wide range of compatible devices

Bằng cách sử dụng thẻ Dante tương thích SRC, người dùng có thể cấu hình hệ thống kết hợp các thiết bị 96 kHz và 48 kHz, hoặc mở rộng một hệ thống hiện có một cách liền mạch bất kể sử dụng các thành phần có tốc độ mẫu khác nhau.
